Классификация печатных плат

Печатные платы принято подразделять на несколько подвидов в зависимости от определённых характеристик. ГК Резалт занимается контрактным производством печатных плат любой сложности. В данной статье мы расскажем про их классификацию. В числе прочего, печатные платы разделяют, например, по количеству слоёв:

• платы с 1 слоем;
• платы с 2 слоями;
• платы с несколькими слоями (32 слоя и более).

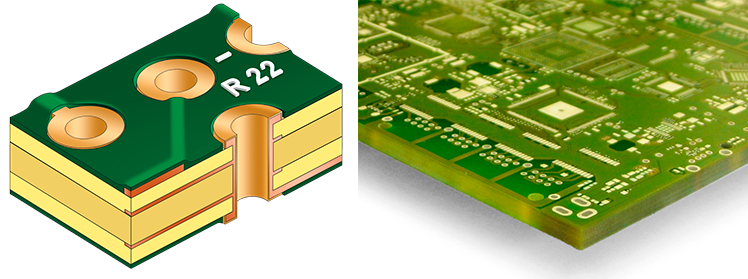

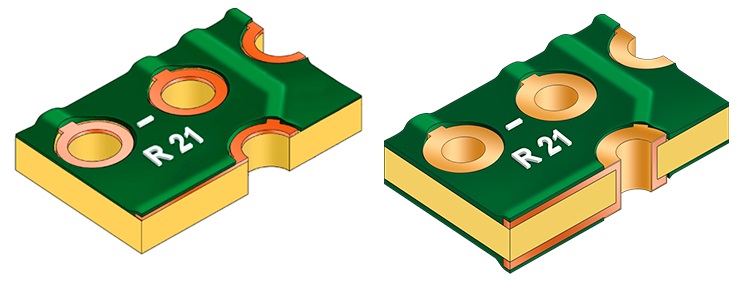

Односторонние разновидности имеют в основании диэлектрический материал, на котором только с одной стороны воссоздан токопроводящий рисунок. Двухсторонние изделия имеют токопроводящую схему с обеих сторон изделия, в отличие от односторонних моделей. Многослойные же изделия состоят из большого количества слоёв диэлектрического материала и, соответственно, из множества токопроводящих изображений. Поскольку этот подвид изделий является наиболее сложным из всех трёх представленных, его используют лишь в сложных конструкциях и приборах. Процесс изготовления таких плат осуществляется при помощи методики прессования. Количество слоёв может достигать 32 и более. Также печатные платы можно разделить на подвиды с точки зрения материалов, которые использовались для их изготовления. Печатные платы бывают:

• из гибких материалов;
• из жёстких компонентов;
• созданные из СВЧ-материалов;
• с металлической основой.

Поговорим о каждой разновидности немного подробнее:

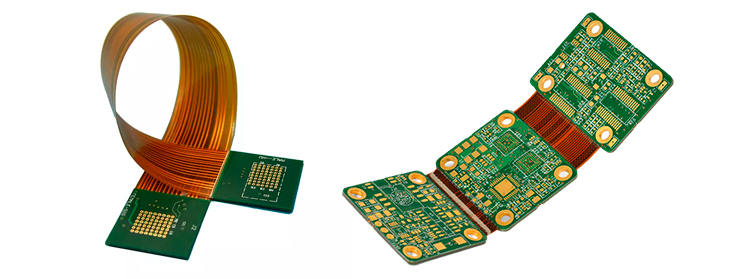

1. Печатные платы, изготовленные из гибких материалов, обычно имеют в основе гибкий диэлектрик. В базе здесь обычно представлена полиимидная плёнка.
2. Изделия из жёстких компонентов обычно изготавливаются из стандартных материалов, которые чаще всего используются для данного типа производства. В качестве основы здесь может служить стеклотекстолит (по сути, материал представляет собой пласты стеклотканей, которые, в свою очередь, пропитаны особым эпоксидным составом).
3. Платы из СВЧ-материалов имеют в своей основе ламинаты высокой частоты с малым тангенсом угла диэлектрических потерь.
4. Изделия с металлическим основанием обычно изготавливаются из алюминия. Поверх этого материала обычно наносится тонкий слой стандартного диэлектрика, который от основания, в свою очередь, отделён тонким теплопроводящим диэлектриком.
